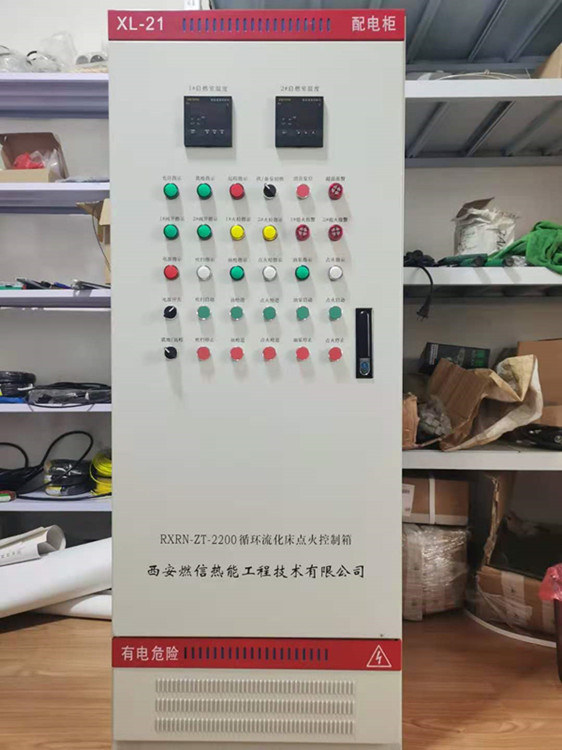

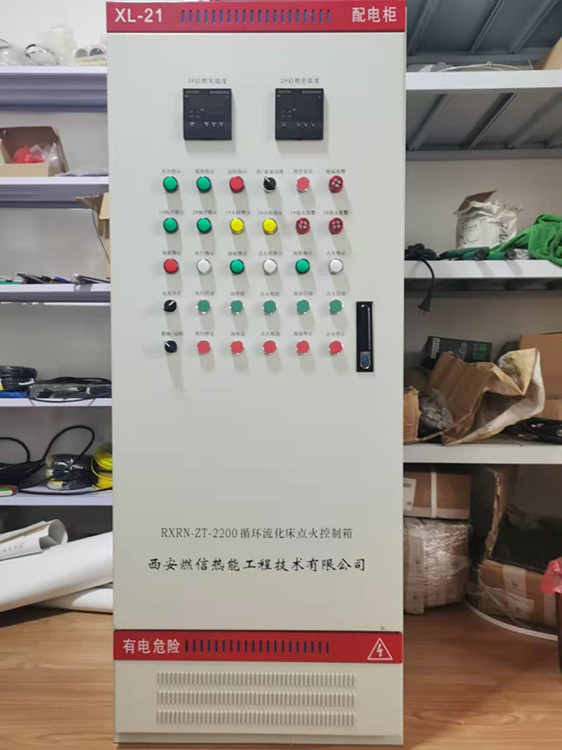

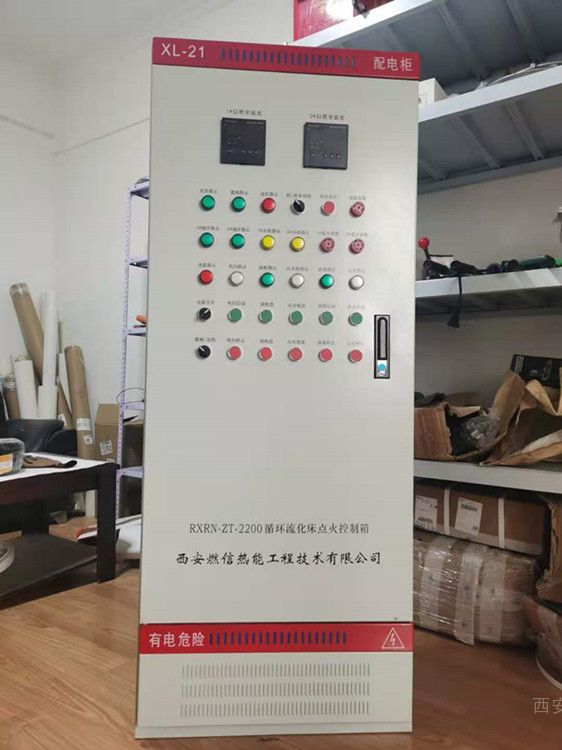

燃信热能循环流化床自动点火控制系统RXRN-ZT-2200

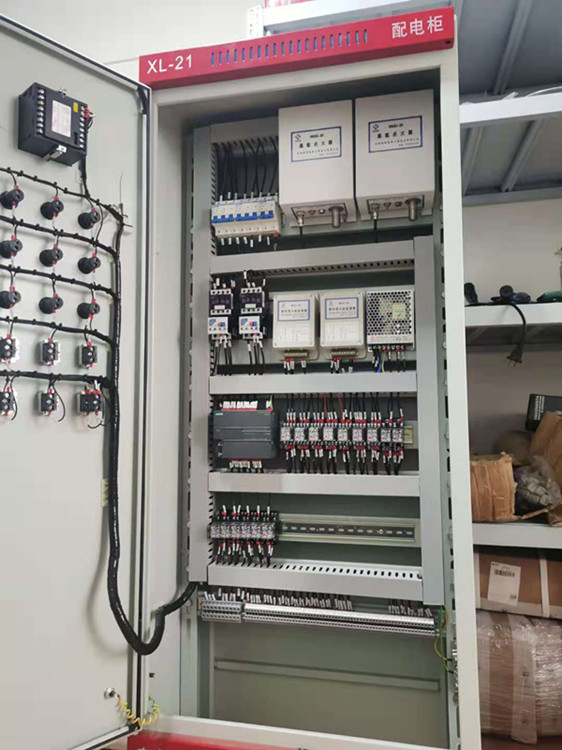

燃信热能循环流化床自动点火控制箱适用于80吨，45吨循环流化床锅炉，内含西门子PLC，高能点火器，紫外线火焰检测器，交流接触器等元器件，外部可接燃料电磁阀，带控阀功能，推进器，风机等，可接受非标定制。

一、循环流化床自动点火控制系统RXRN-ZT-2200​​​​​​​​​​​​​​技术参数

供电电压：AC220V

箱体尺寸：1100*800*600mm

使用环境温度-40-60

点火能量：20J,

点火枪耐温：1300摄氏度

点火枪长度：根据现场定制

点火电缆长度：根据现场定制

二、循环流化床自动点火控制系统RXRN-ZT-2200​​​​​​​功能

循环流化床点火控制箱外部接推进器，点火时将推进器推到位，点火完成后将推进器退到位，可实现远程和就地操作，可接入DCS

三、循环流化床自动点火控制系统RXRN-ZT-2200​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​操作流程

1、接通电源，合上空开

2、将面板旋钮打到就地位置，允许点火指示灯亮

3、按下吹扫按钮，吹扫指示灯亮，吹扫完成后按下推进器按钮，推进指示灯亮，

4、按下泵启动按钮，油泵指示灯亮

5、按点火启动按钮，点火指示灯亮，同时阀门指示灯亮，点火器开始点火，点着之后着火指示灯亮，则说明火点着，如若点火指示灯未亮，则说明火没有点着，阀门自动关闭，阀门指示灯灭，同时熄火报蜂鸣器发出蜂鸣器。

6、火点着之后则应当按下推进器退按钮，以此来保护推进器油枪及点火枪的寿命

7、将面板旋钮打开到远程位置，远程为一键启动，给个信号依次为则允许指示灯亮、开始吹扫、推进器进、泵启动、点火器开始点火、着火指示灯亮，推进器退出。如若未点着，则阀门关闭、熄火报警指示灯亮，并发出蜂鸣声。

四、循环流化床自动点火控制系统RXRN-ZT-2200​​​​​​​​​​​​​​​​​​​​​注意事项

1、我司循环流化床点火控制箱出厂时已将程序设定好，请勿自行修改PLC程序，如需变更，则跟我司技术人员联系。

2、出厂时我们会将控制箱接线图随货发至需方，请严格按照我司接线图接线，如有不明之处应及时联系我司技术人员，以免对控制箱内部元器件造成损坏。

3、更多功能及要求可跟我司技术人员联系。我们将竭诚为您服务。
