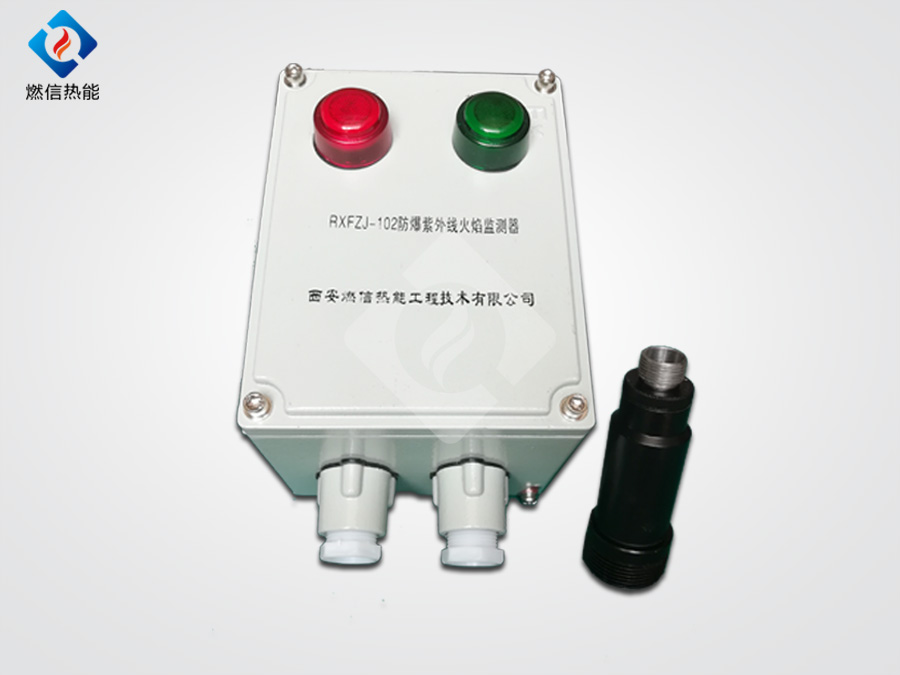

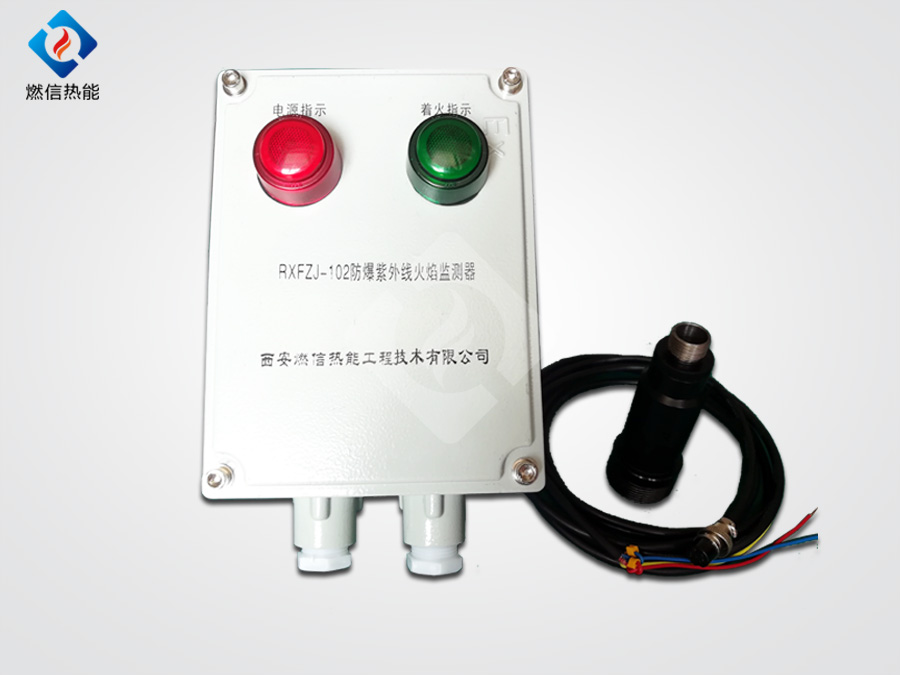

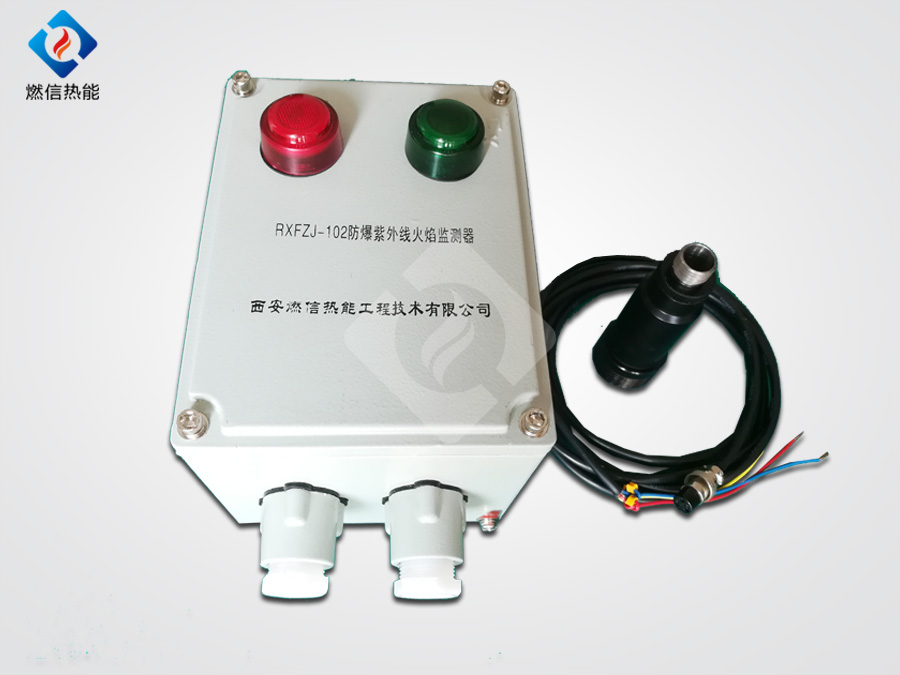

燃信热能紫外线火焰监测装置 防爆火焰监测器RXFZJ-102
150.00
陕西西安
西安燃信热能工程技术有限公司
本网推荐
  • 图文详情
  • 产品参数





RXFZJ-102防爆紫外线火焰监测器,主要用于燃气、燃油工业燃烧器的火焰监测,燃料燃时烧辐射一定频率的光谱,UV传感器对燃烧光谱不间断采集分析,经智能频率合成模块计算输出模拟火焰信号,火焰信号经电容自动跟随漂移反馈模块电路处理得出稳定火焰信号,从而实现UV传感器至监测器间的分布电容自动匹配,传感器与监测器间的连接距离*远可达800M米而无需调整电容匹配电位器,同时监测器还设置监测灵敏度调节电位器和熄火延时关阀调节电位器,进一步方便用户使用。
    传感器信号线(4号线)抗对地、对火线短路,抗分布电容并自动调整,检测灵敏度高,抗干扰性强,不受日光、红外热辐射、炉堂高温等的影响,确保燃烧系统安全运行。

本监测器还采用进口军工高速数据转换电路,可以输出4~20mA标准电流信号,以满足不同工况的需要。

  • 功能及原理:
    可控制点火装置自动点火,点火同时自动打开燃料阀。在设定时间(6秒)内没有点燃,控制器自动关闭燃料阀;如点火成功则保持燃料阀打开,燃料正常供应。监测火焰时,若监测到有火焰,着火指示灯亮,保持燃料阀打开,燃料正常供应;监测到无火焰时,着火指示灯灭,控制器自动关闭燃料阀。

二、
防爆紫外线火焰监测器主要技术参数:
  1. 工作电源:DC24V
  2. 火焰检测:UV探头(UV探头预留有M20×1.5外螺纹,用于将UV探头固定在预定位置;预留有G1 1/4外螺纹,用于连接固定防爆挠性穿线软管对线缆进行防爆处理)
    3、功   耗:<3W

4、UV探头光谱范围:185~280nm
5、检测响应时间:<0.2S
6、熄火延时关阀时间:1~7秒可调
7、点火时间:5~7秒
8、输出信号:一组无源开关量信号、一组4~20mA模拟量信号
9、UV探头与监测器连接电缆≤200
 10、检测对象:燃气、燃油
11、防爆等级:BT6
12、工作温度:-20℃~80

三、防爆紫外线火焰监测器外部面板示意图



四、监测器工作程序
 通电后,监测器同时输出定时点火信号(端子5、6
)及燃料阀打开信号(端子6、7),若点火成功,则点火信号关闭后继续输出燃料阀打开信号;若点火失败,则关闭点火信号及燃料阀打开信号,并输出无源报警信号。

监测器接线端子定义如下:



 1接24V直流电源正极
 2
接24V直流电源负极
 2.3.4对应接火焰探头线码2.3.4
 5.6输出24V,接点火器
 6.7输出24V,接燃料阀
8.9无源常开输出,有火闭合
 9.10无源常闭输出,有火断开
 11.标准电流信号输出+端
 12.标准电流信号输出-端

五、尺寸:
1、壳体:ABS
工程塑料(防水型)
 2、体积:198×92×45mm
 3、安装尺寸:182×52mm矩形安装
4、安装孔:4-ø5mm
 5、探头安装螺纹:M20×1.5
6、探头直径:φ36mm
 7
、探头长度:138mm

六、安装
 1、紫外线火焰监测器是一种非接触式火焰监测器,用户安装时请将探头对准火焰。
 2、探头使用的*高温度为100℃,用户在燃烧器或其他高温设备上使用时,探头前的检测通道必须通风冷却,防止炉膛高温传导辐射损坏传感器,冷却风要求干燥、洁净。
 3、检测通道直径不小于Φ18,探头的安装螺纹为M20×1.5。根据有关规定,监测灵敏距离为0.8米,(在检测通道为Φ18的情况下),但监测距离会随着火焰辐射强度和监测通道的增大而增大,但*大距离不能超过2米。



加工定制:
品牌:燃信热能
是否有专利:
别名:锅炉点火器
可燃物质:燃油、燃气
外形尺寸:198×92×45mm
材质:防爆材质
货号:102
